PLOTTER DE CORTE GRAPHTEC SERIE 9000

ESPECIFICAÇÕES TÉCNICAS

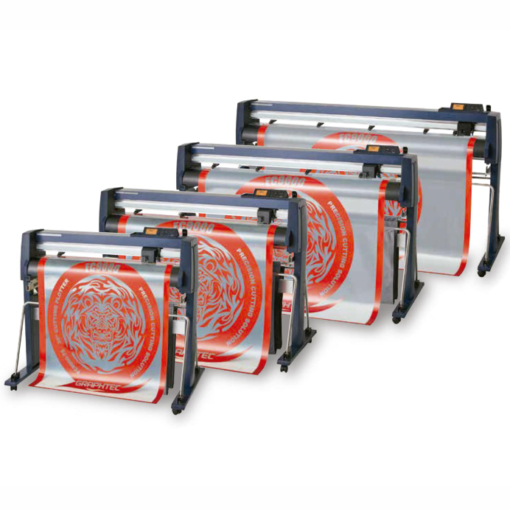

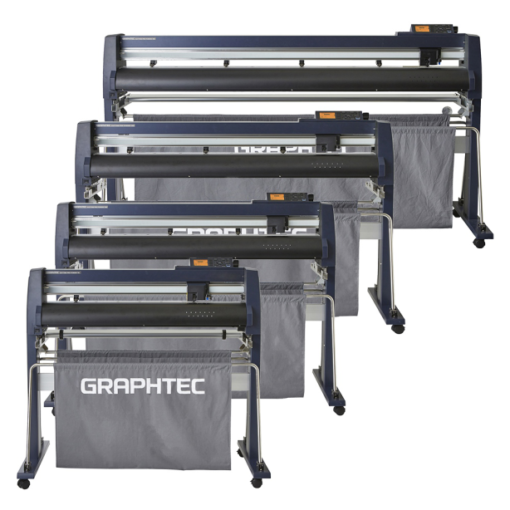

Modelos: FC9000-75 / FC9000-100 / FC9000-140 / FC9000-160
Configuração: Tipo de laminagem de grão
Método de condução: Servo-condução digital
Área máxima de corte:
– FC9000-75: 762mm × 50m
– FC9000-100: 1067ｍｍ × 50ｍ
– FC9000-140: 1372ｍｍ × 50ｍ
– FC9000-160: 1626ｍｍ × 50ｍ
Área de corte de precisão garantida:
– FC9000-75: 742mm × 15m
– FC9000-100: 1047mm × 10m (ao utilizar o cesto opcional – 762mm × 15m)
– FC9000-140: 1352mm × 10m (ao utilizar o cesto opcional – 762mm × 15m)
– FC9000-160: 1607mm × 10m (ao utilizar o cesto opcional – 762mm × 15m)
Largura dos meios de comunicação montáveis:
– Min.: 50mm
– Max.:
– FC9000-75: 920mm (36,2 polegadas)
– FC9000-100: 1224mm (48,1 polegadas)
– FC9000-140: 1529mm (60,1 polegadas)
– FC9000-160: 1850mm (72,8 polegadas)

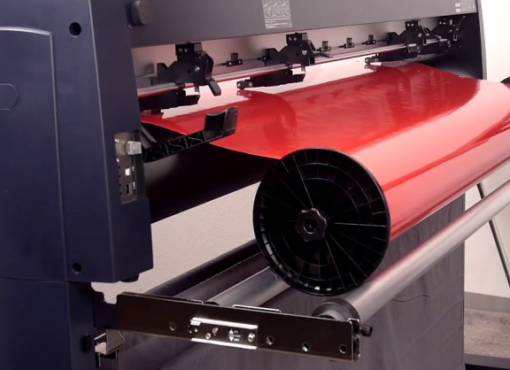

Diâmetro do material em rolo montável: 76 a 200mm (160mm de papel opcional (OPH-A21) é instalada)
Massa do rolo montável:
– FC9000-75: 12 kg
– FC9000-100: 16 kg
– FC9000-140: 20 kg
– FC9000-160: 24 kg
Largura do rolo de tomada compatível:
– FC9000-75: –
– FC9000-100: –
– FC9000-140: 200 a 1372mm
– FC9000-160: 200 a 1626mm
Massa do rolo de absorção compatível:
– FC9000-75: –
– FC9000-100: –
– FC9000-140: 20kg
– FC9000-160: 20kg

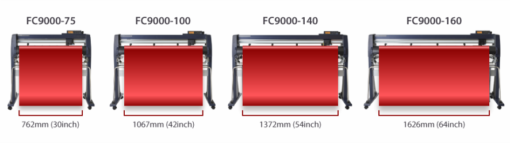

Largura máxima de corte transversal:
– FC9000-75: 762mm
– FC9000-100: 1067mm
– FC9000-140: 1372mm
– FC9000-160: 1626mm
Número de rolos de empurrar:
– FC9000-75: 2 rolos
– FC9000-100: 3 rolos
– FC9000-140: 4 rolos (max. 5 (opção))
– FC9000-160: 4 rolos (max. 5 (opção))
Velocidade máxima de corte: 1485mm/s na direção 45°
Aceleração: 39.2m/s2 na direção 45°
Força de corte: Max. 5.88N (600gf)
Tamanho mínimo de caracteres: Aprox. 5 mm alfanuméricos (varia consoante a fonte e o suporte de caracteres)
Resolução mecânica: 0.005mm
Resolução programável: GP-GL: 0.1/0.05/0.025/0.01ｍｍ HP-GL™：0.025ｍｍ
Repetibilidade: Max. 0,1 mm em parcela até 2 m (Excluindo expansão e contração do meio)
Número montável de ferramentas: 1 ferramenta (2 ferramentas(opcional))
Tipos de lâminas: Supersteel
Tipos de caneta: esferográfica à base de óleo, caneta com ponta de fibra à base de água
Tipos de suporte:
– Até 0,25mm de espessura
– Película de marcação (PVC / fluorescência / reflexão), película de poliéster (com condições especificadas)
Interface: USB 2.0 (velocidade máxima), Ethernet 10BASE-T/100BASE-TX
Memória: 2MB
Conjunto de comandos: GP-GL / HP-GL™ (Conjunto por comando ou autodetecção)
Display: LCD tipo gráfico com retroiluminação (240dots x 128dots), suporta 10 línguas
Fonte de alimentação: 100 V to 240 V AC, 50 / 60 Hz
Consumo de energia: Até 120W
Ambiente de operação: 10 a 35 ºC, 35 a 75 % R.H. (sem condensação)
Ambiente de precisão garantida: 16 a 32 ºC, 35 a 70 % R.H. (sem condensação)
Sistema Operativo compatível:
– Windows 10 (Home / Pro / Enterprise / Education)
– Windows 8.1 (Windows 8.1 / Pro / Enterprise)
– Windows 8 (Windows 8 / Pro / Enterprise)
– Windows 7 (Ultimate / Enterprise / Professional / Home Premium)
– Mac OS X 10.6～10.11 / macOS 10.12 ～ 10.14 (Graphtec Studio: 10.6 – 10.14, Cutting Master 4: 10.7 – 10.14)
Segurança: PSE, UL/cUL, marca CE
EMC: VCCI Classe A, FCC Classe A, marca CE
Peso (Inclui suporte e cesto de recolha):
– FC9000-75: 49kg
– FC9000-100: 56kg
– FC9000-140: 64kg (80,9 kg com rolo de levantamento automático instalado)
– FC9000-160: 70kg (88,5 kg com rolo de levantamento automático instalado)
Dimensões externas (Inclui suporte e cesto de recolha):
– FC9000-75: 1360ｘ1151ｘ1232 mm
– FC9000-100: 1665ｘ1151ｘ1232 mm
– FC9000-140: 1970ｘ1151ｘ1232 mm
– FC9000-160: 2224ｘ1151ｘ1232 mm
